需求分析

       風能是當前技術最成熟、最具備規模開發條件的可再生潔凈能源。風能發電為人與自然和諧發展提供了基礎。由于風力發電機組是在自然環境下工作，不可避免的會受到自然災害的影響。

       由于現代科學技術的迅猛發展，風力發電機組的單機容量越來越大,為了吸收更多能量，輪轂高度和葉輪直徑隨著增高，相對的也增加了被雷擊的風險，雷擊成了自然界中對風力發電機組安全運行危害最大的一種災害。 雷電釋放的巨大能量會造成風力發電機組葉片損壞、發電機絕緣擊穿、控制元器件燒毀等。我國沿海地區地形復雜，雷暴日較多，應充分重視雷擊給風力風電機組和運行人員帶來的巨大威脅。例如，紅海灣風電場建成投產至今發生了多次雷擊事件，據統計，葉片被擊中率達4%，其他通訊電器元件被擊中率更高達20%。為了降低自然.災害帶來的損失，必須充分了解它，并做出有針對性的防范措施。

       風機的防雷是一個綜合性的防雷工程，防雷設計的到位與否，直接關系到風機在雷雨天氣時能否正常工作，并且確保風機內的各種設備不受損害等。

輝和風力發電機防雷裝置預警系統

 輝和風力發電機防雷裝置預警系統由前端防雷裝置預警設備和中心平臺控制系統相互銜接，缺一不可的兩部分組成。對風力發電機的避雷針、升壓站配電控制柜及發電機塔筒風機控制配電柜進行防雷監測預警及保護。

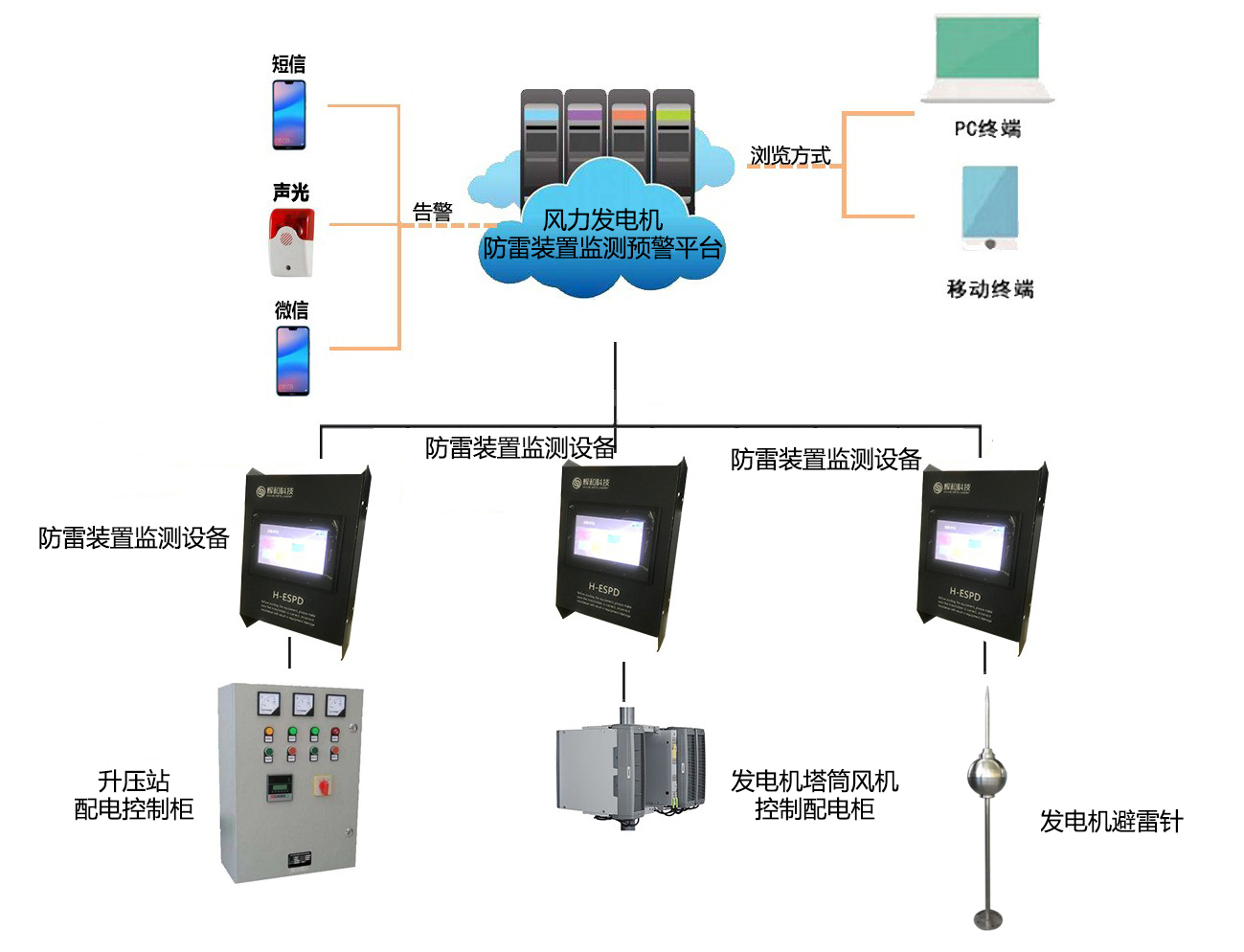

系統架構圖

方案實現

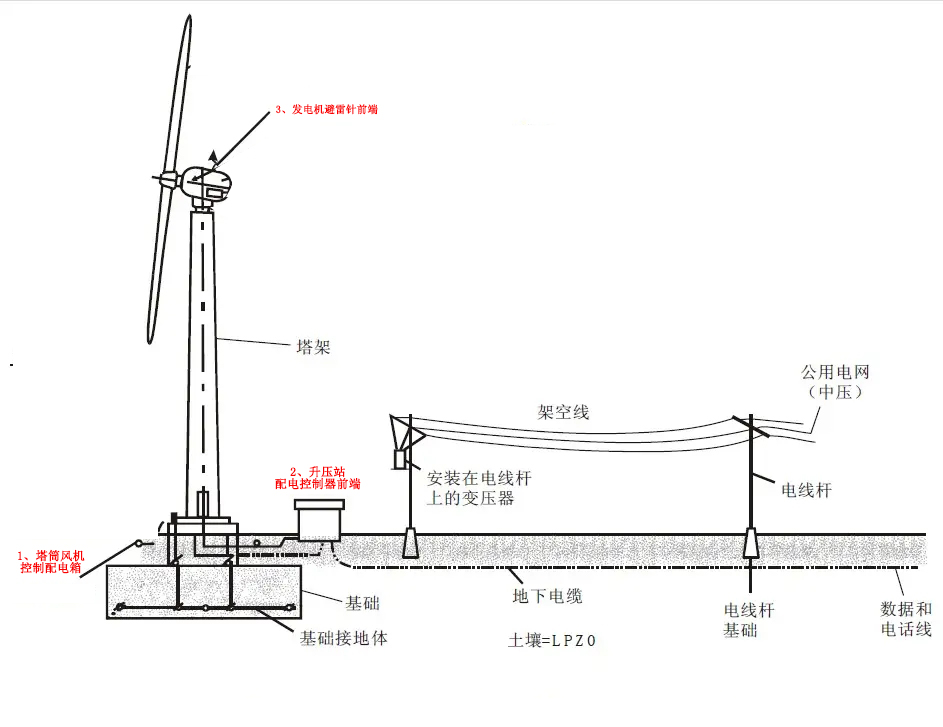

1. 在塔筒風機控制配電箱進線前端部署一套微訊通防雷裝置預警設備，對接地通斷、接地電阻及雷電流過流計數等進行監測，對雷電流等級進行分析預警、告警。

2. 在升壓站配電控制器前端部署一套微訊通防雷裝置預警設備，對接地通斷、接地電阻及雷電流過流計數等進行監測，對雷電流等級進行分析預警、告警。

3. 在避雷針上串接一套微訊通防雷裝置預警設備，對接地通斷、接地電阻及雷電流過流計數等進行監測，對雷電流等級進行分析預警、告警。

系統功能

  輝和風力發電機防雷裝置預警系統提供了一套實時、簡單、直觀、有效的管理工具，幫助管理者掌握防雷裝置的狀態、防雷壽命;通過實時監控、定期巡檢等方式，協助維護人員提前發現防雷設備異?；蚬收希皶r更換防雷設備,并對區域的雷電流等級進行分析預警、告警,構建有效適合的防雷措施。

l 傳輸模式：有線、無線傳輸雙模式，無線傳輸解決目前網點無網絡環境傳輸問題，讓管理更直接、有效。

l 系統展現：單點或多點聯網，GIS地理信息系統圖形化管理、精確了解各網點的監測情況。

l 管理模式：支持手機和電腦客戶端智能云管理，做到各種情況時時掌握在手。

l 監測內容：可實現接地電阻采集、實時監控接地狀態等數據，云端存儲安全級別高。

l 告警方式：有短信、微信、聲光等，告警形式多樣化能及時維護設備安全。

系統特點

1、多數據采集：能夠根據應用環境不同采集不同的參數，數據誤差小。

2、多種報警方式：現場聲光報警、手機微信、手機短信息報警等。設定報警信息后,系統可在不同的時刻通知不同的值班人員。

3、系統采用B/S架構，無需任何客戶端，減少運營成本。

4、增減設備簡單:系統設計時預留有接口,可隨時增減硬軟件設備,系統只要做少量的改動即可,可以在很短的時間內完成。

5、便捷的系統操作，同時支持PC與手機微信端，可輕松實現系統的所有功能。

系統配置
